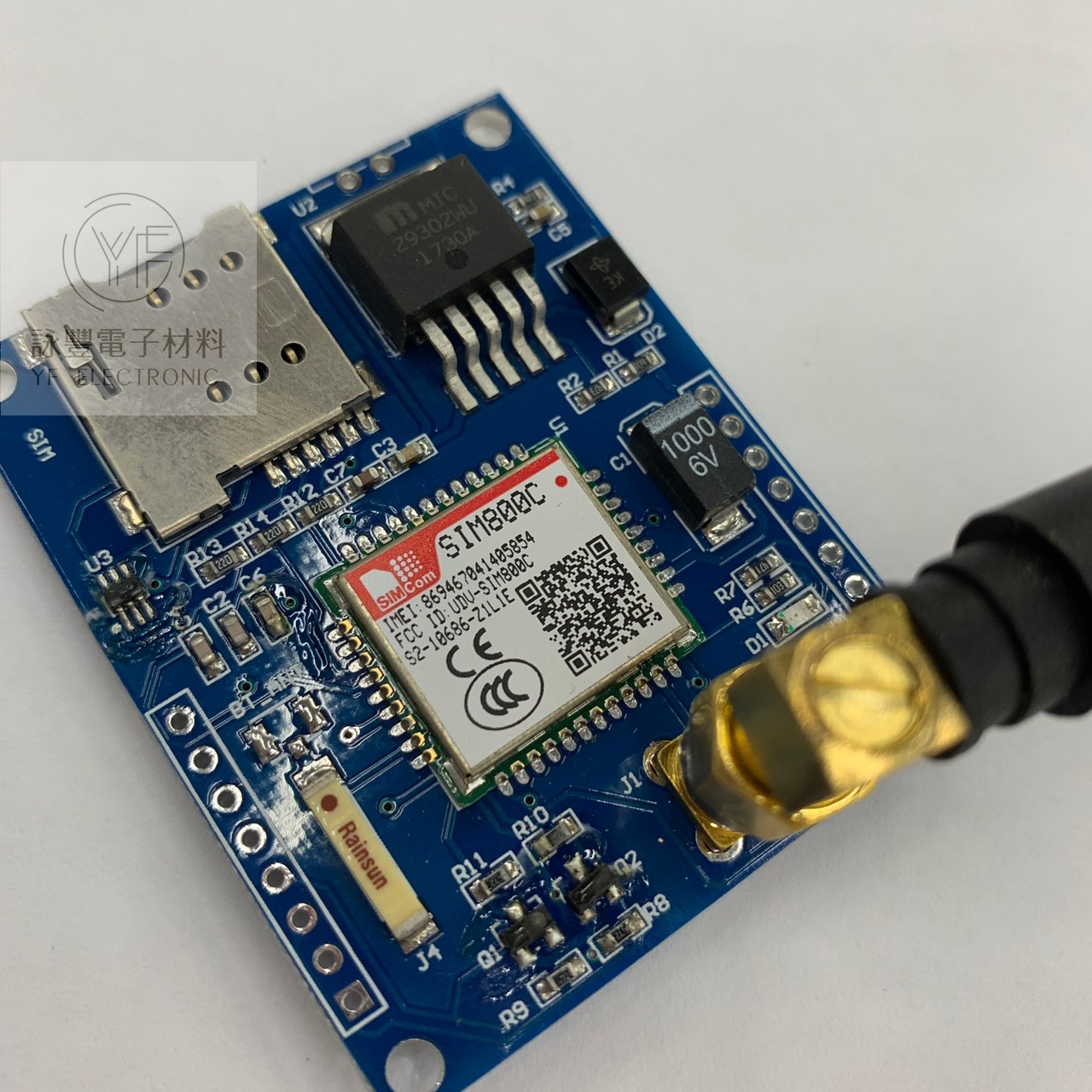

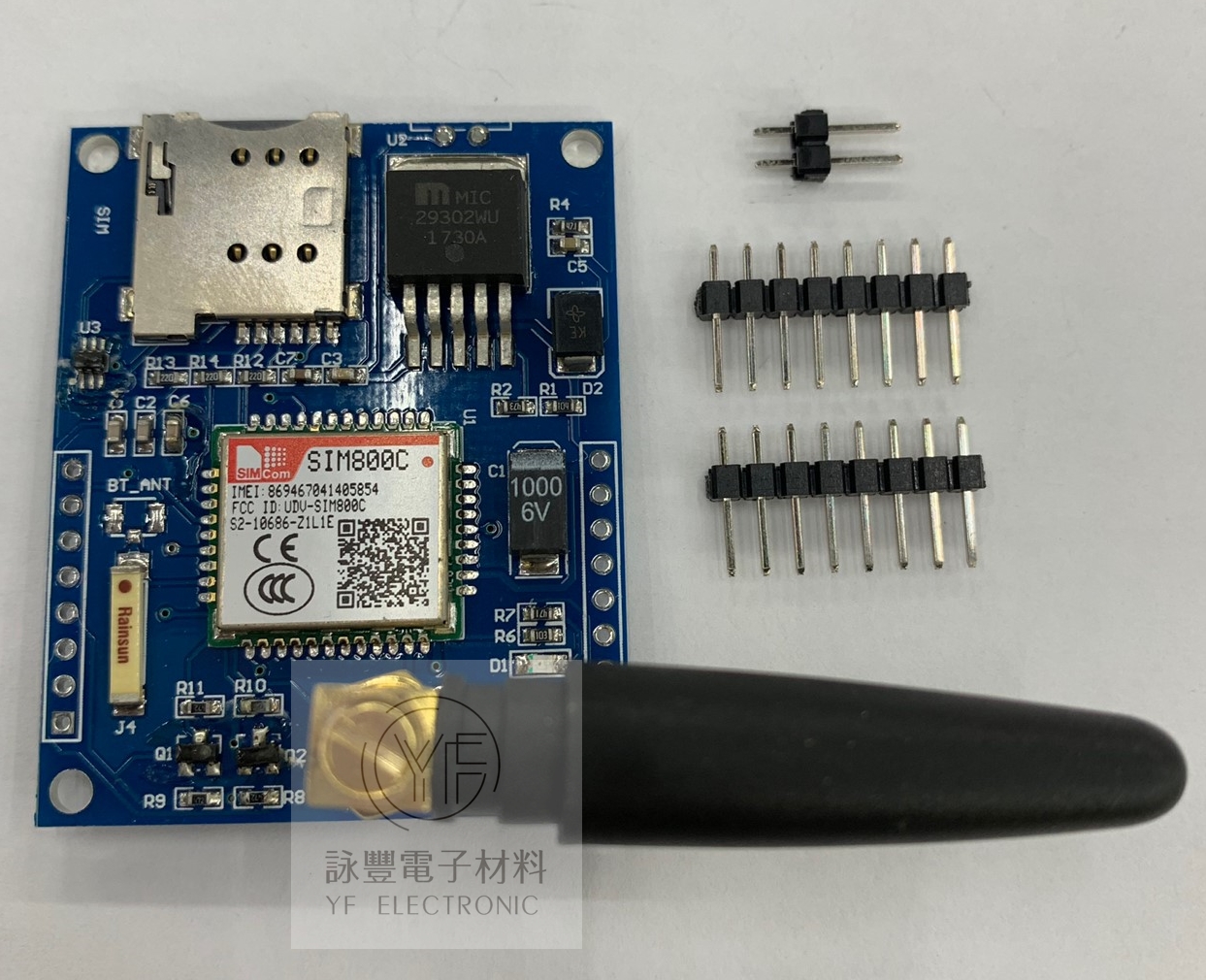

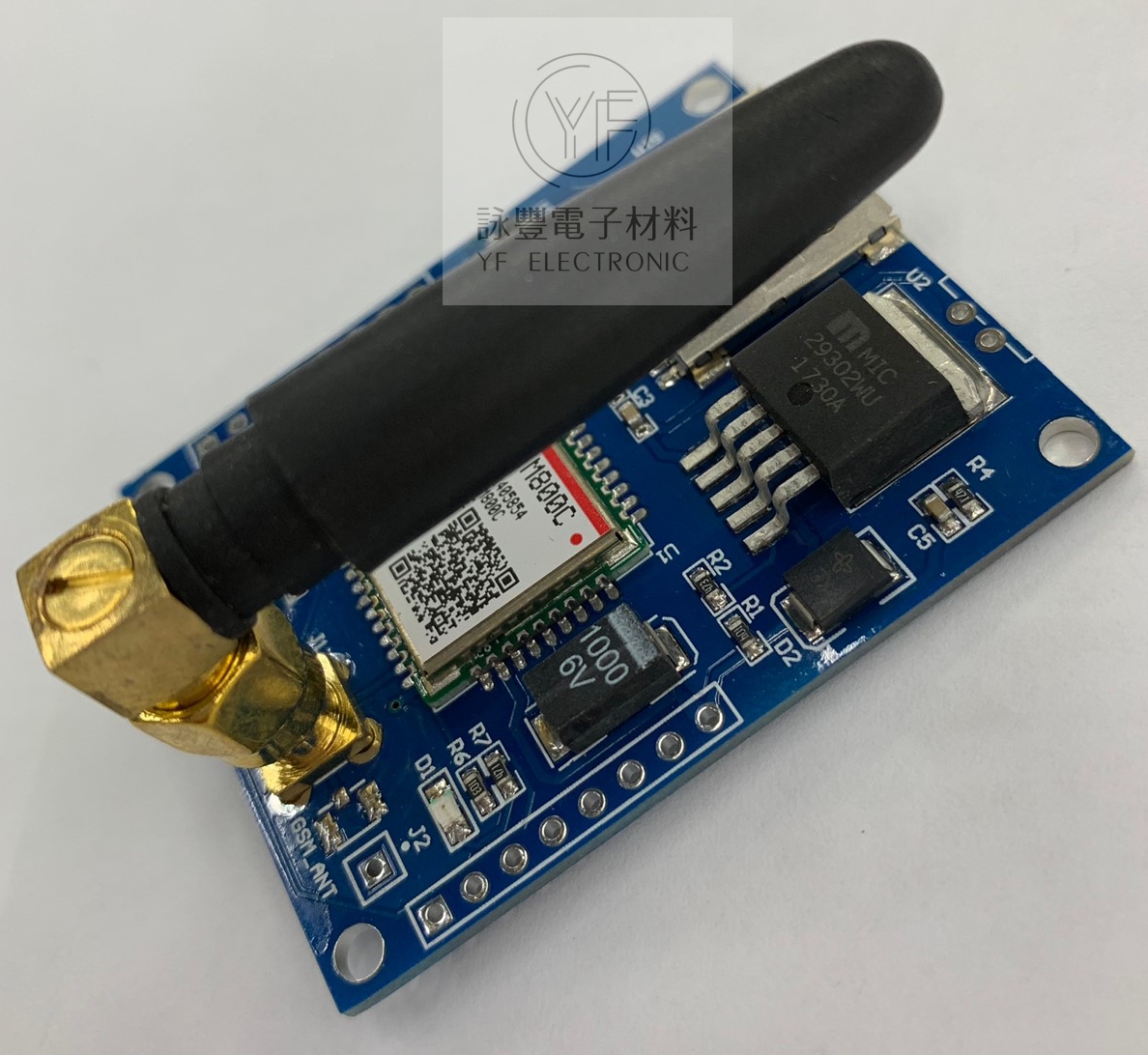

SIM800C模組/短信/資料/藍牙版本
產品特性：
1.輸入電壓範圍5V-20V DC，供電範圍大適用於各種供電場合，學生和工程項目中使用更方便，GPRS模組通信時峰值電流很大，電壓低，因此 開發板電源電壓越高，電流越小，電源壓力就越小，在集成gprs模組到產品中時，需要考慮開發板的電源電路，盡可能使得電源線1mm以上寬度，越短越好；
2模組接上電源自動開機連接網路，不需要按鍵控制開機，上電直接啟動，省去了麻煩的開機過程，預留開機引腳，可以實現用戶自己控制開關機；
3.模組TTL帶電平轉換電路，相容各種單片機串口。不需要轉換直接連接；
4.音頻介面排針方式引出，方便測試，預留耳機和麥克風介面；
5.藍牙功能，藍牙3.0協定，增強版藍牙天線信號超強，支援串口SPP和音頻服務等；
6.預留鋰電池供電BAT介面，可以使用鋰電池供電，方便工程開發， 3.7V鋰電池或者18650鋰電池；
7.預留IPEX介面，SMA介面，彈簧天線介面，可針對不同場合使用不同天。
產品引腳介紹：
GND：電源地線
VCC_IN：供電引腳，輸入DC5V-20V，用於給板子供電
RI：內核振鈴提示引腳
DTR：資料終端準備
TXD：模組串口發送引腳，TTL電平（不能直接接RS232電平）
RXD：模組串口接收引腳，TTL電平（不能直接接RS232電平）
U2_R：模組串口2接收引腳
U2_T：模組串口2發送引腳
V_M：接目標控制板單片機內核電壓的5V/3.3V(根據自身單片機是多少v內核來區分)，該引腳用於轉換GSM模組板子的TXD和RXD為相對應的TTL邏輯
ADC：ADC檢測
SPP：內核音頻輸出引腳
SPN：內核音頻輸出引腳
MC-：內核音頻輸入引腳
MC+：內核音頻輸入引腳
PWR：拉低該引腳可以實現模組的開啟或者關閉
BAT：鋰電池輸入引腳，3.3v-4.4v
#SIM800C #模組 #短信 #資料 #藍牙版本
