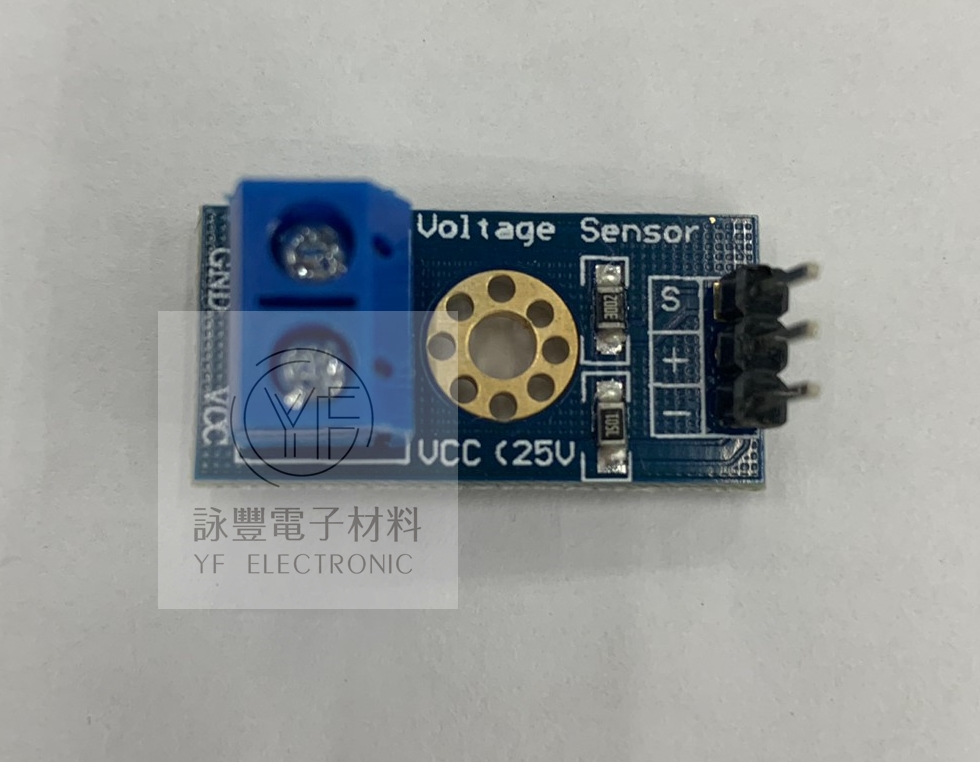

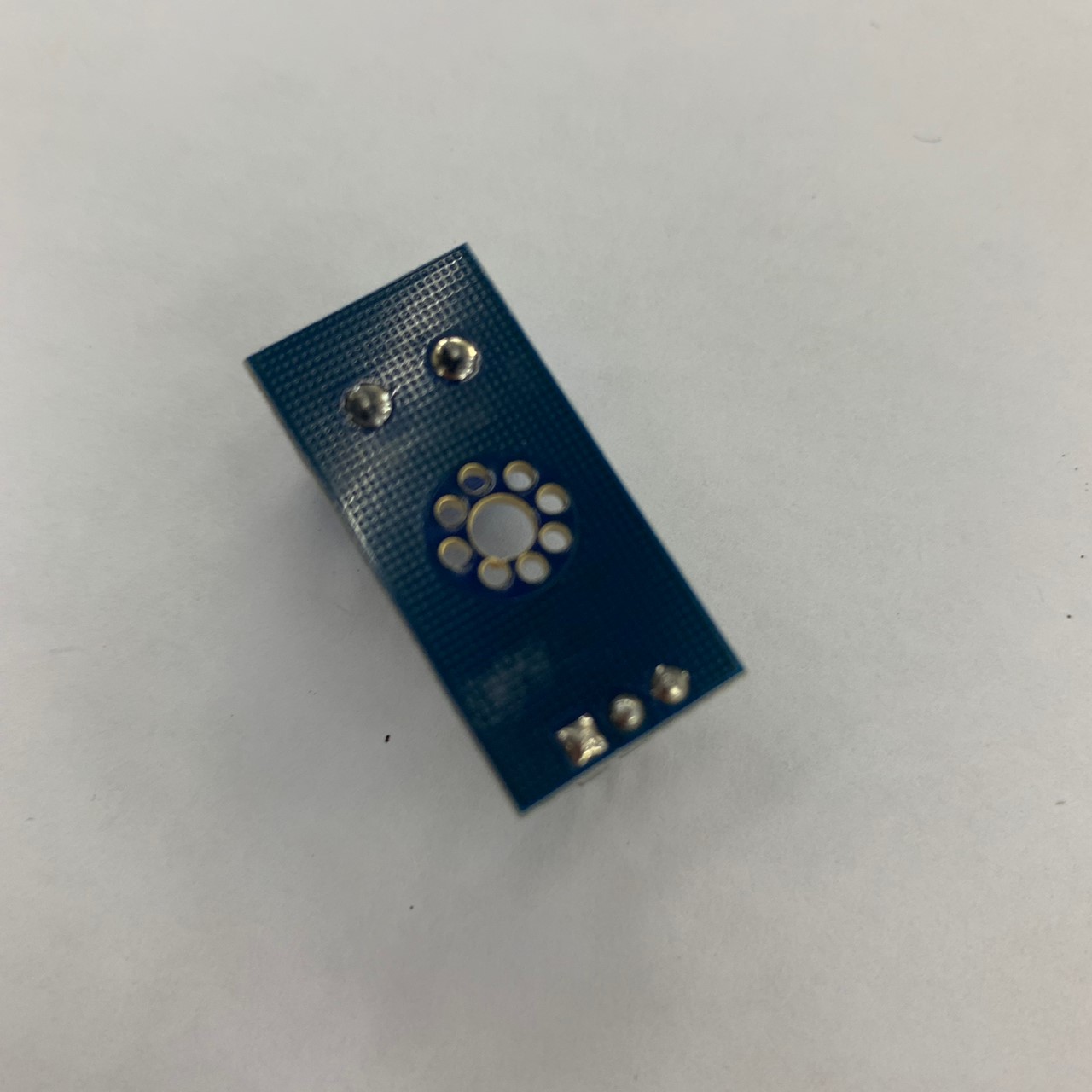

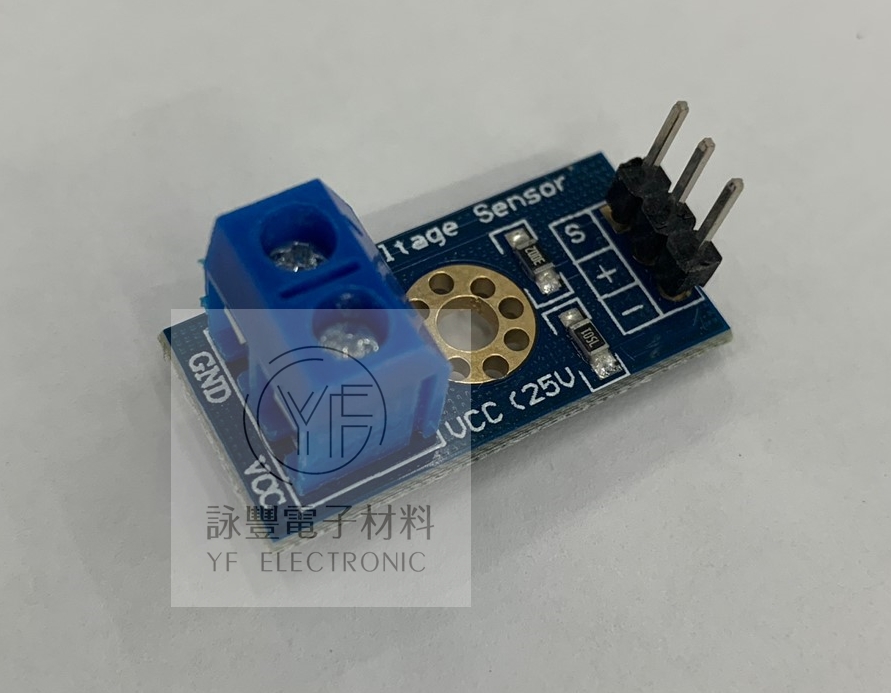

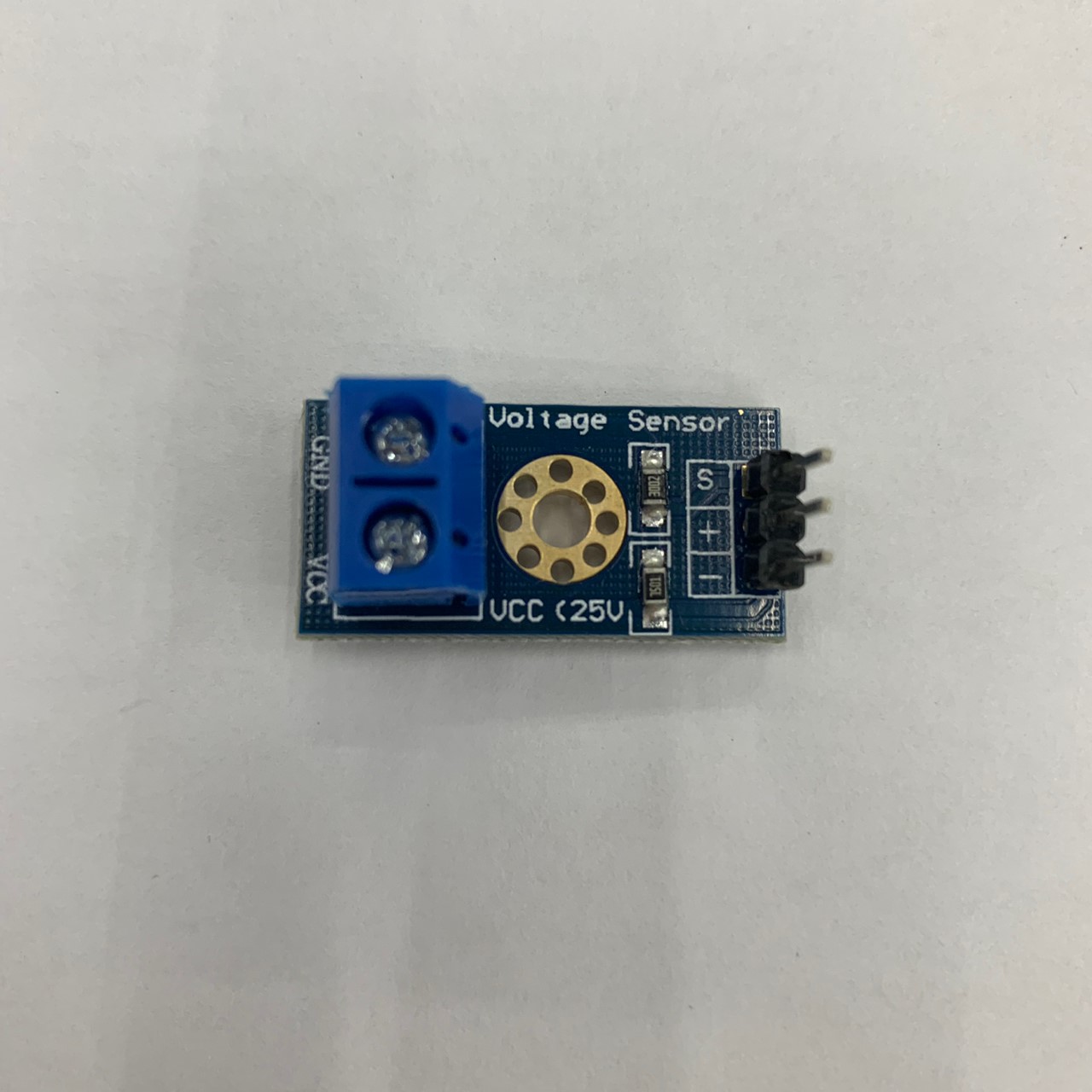

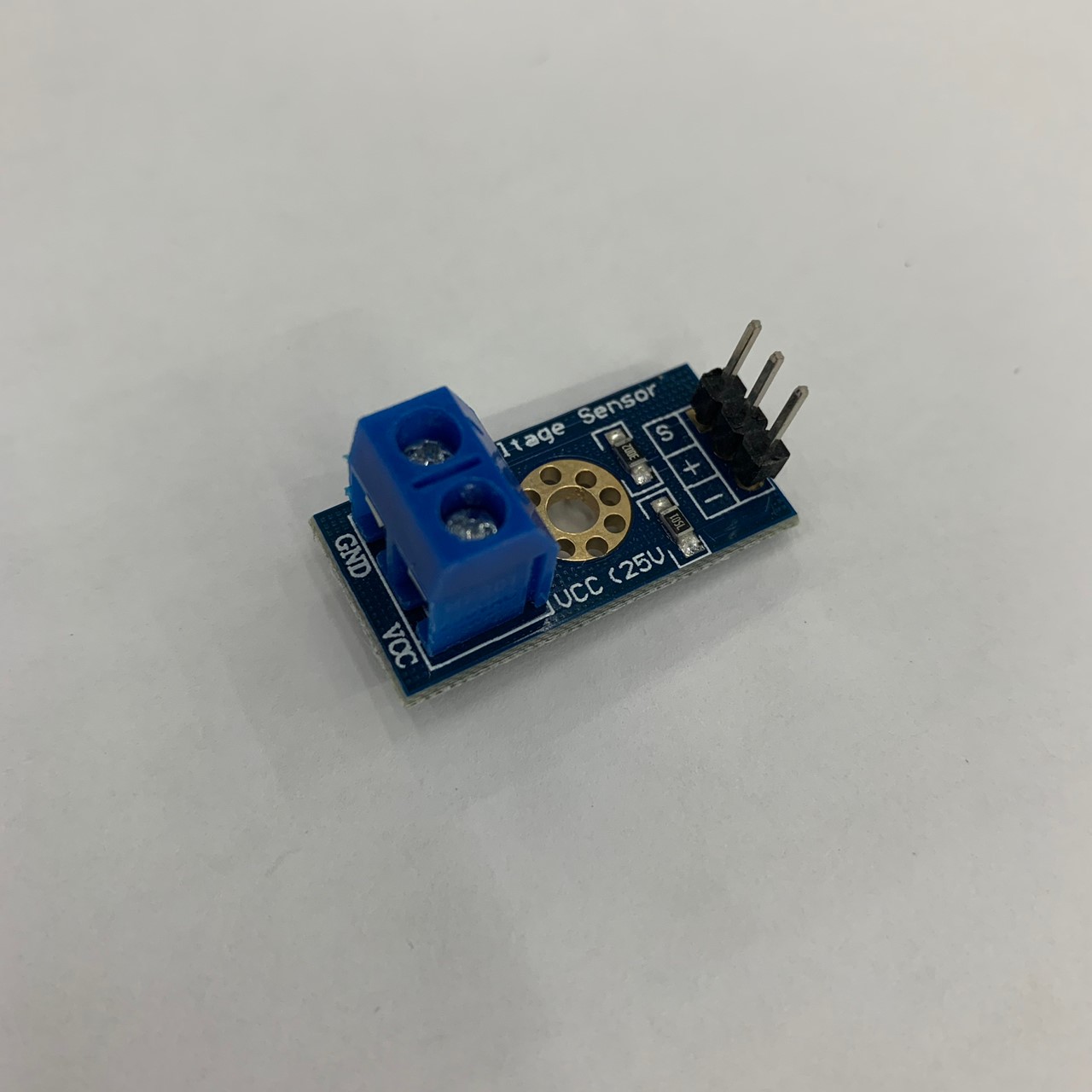

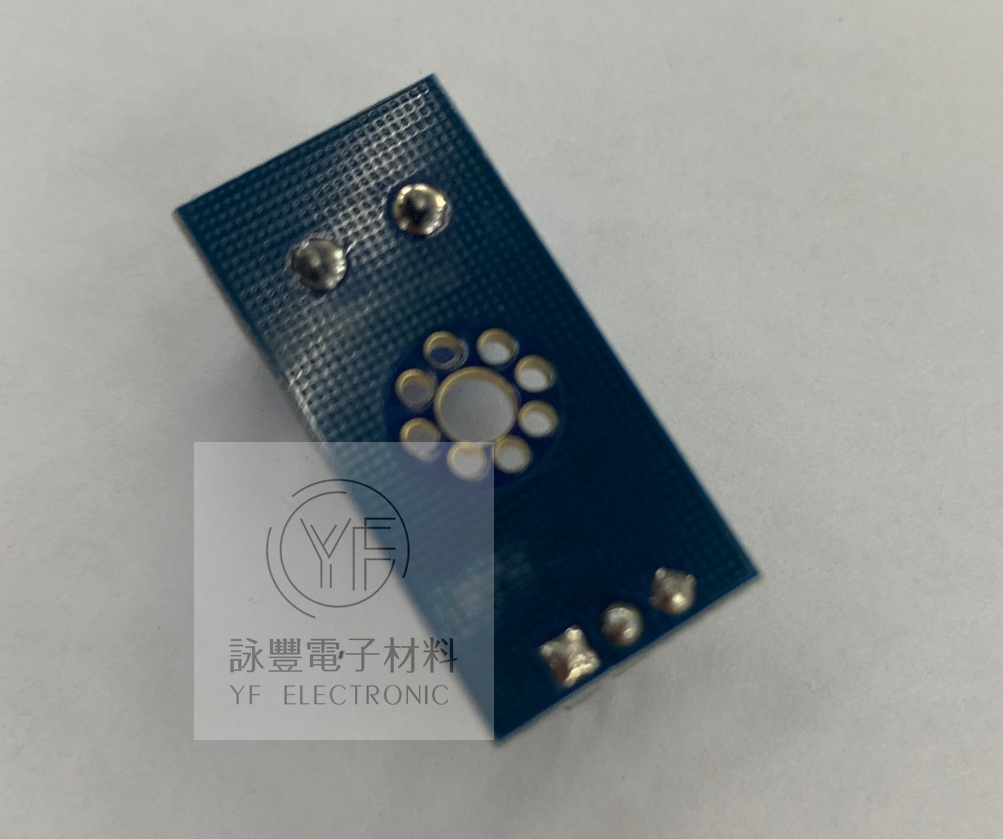

Arduino電壓檢測模組 Voltage Sensor電子積木
產品介紹：
此模塊基於電阻分壓原理所設計，能使端子接口輸入的電壓縮小5倍，Arduino模擬輸入電壓最大為5V，那麼電壓檢測模塊的輸入電壓則不能大於5V×5=25V（如果用到3.3V系統，輸入電壓不能大於3.3Vx5=16.5V）。因為Arduino所用AVR芯片為10位AD，所以此模塊的模擬分辨率為0.00489V（5V/1023），故電壓檢測模塊檢測輸入最小電壓為0.00489V×5=0.02445V。
參數：
電壓輸入範圍：DC0－25V
電壓檢測範圍：DC0.02445V-25V
電壓模擬分辨率：0.00489V
DC輸入接口：端子正極接VCC，負極接GND
輸出接口："+"接5/3.3V, "-"接GND，"s"接Arduino的AD引腳
# Arduino #電壓檢測模組 # Voltage Sensor #電子積木
此模塊基於電阻分壓原理所設計，能使端子接口輸入的電壓縮小5倍，Arduino模擬輸入電壓最大為5V，那麼電壓檢測模塊的輸入電壓則不能大於5V×5=25V（如果用到3.3V系統，輸入電壓不能大於3.3Vx5=16.5V）。因為Arduino所用AVR芯片為10位AD，所以此模塊的模擬分辨率為0.00489V（5V/1023），故電壓檢測模塊檢測輸入最小電壓為0.00489V×5=0.02445V。
參數：
電壓輸入範圍：DC0－25V
電壓檢測範圍：DC0.02445V-25V
電壓模擬分辨率：0.00489V
DC輸入接口：端子正極接VCC，負極接GND
輸出接口："+"接5/3.3V, "-"接GND，"s"接Arduino的AD引腳
