8路5V高電平固態繼電器模組
產品介紹：
1、歐姆龍5V固態繼電器直流控交流240V 2A，輸出帶電阻式保險絲240V 2A.
2、尺寸：106*56*25(長*寬*高）淨重：70g
3、輸入電源：5V DC (160MA)
4、輸入控制信號電壓：
（0-2.5V狀態低電平 繼電器OFF)
(3.3-5V狀態高電平 繼電器ON)
5、有2.54CM排針和藍色KF301端子接控制線更方便。

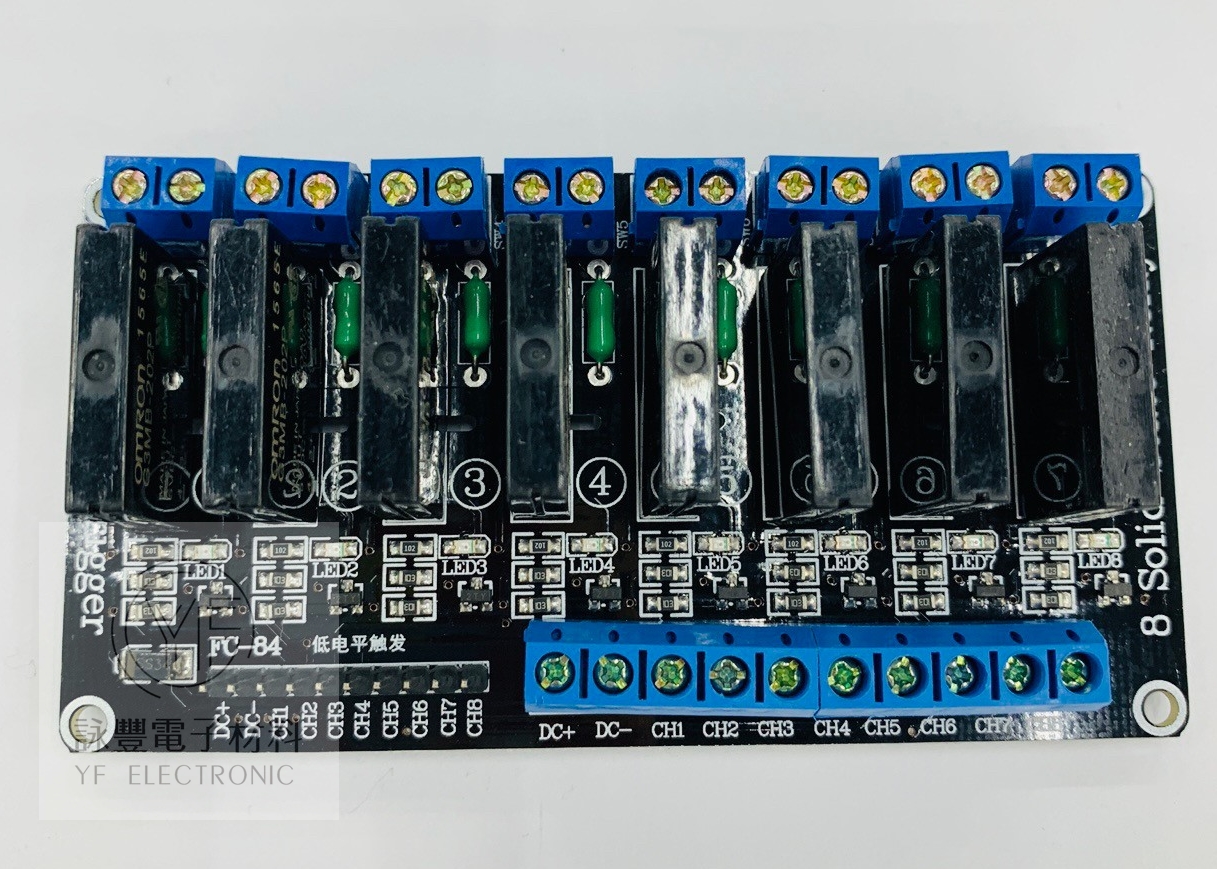

模組介面：
輸入部分：
DC+:接電源正極（按繼電器電壓供電）
DC-:接電源負極
CH1: 1繼電器模組信號觸發端（高電平觸發有效）
CH2: 2路繼電器模組信號觸發端（高電平觸發有效）
CH3: 3繼電器模組信號觸發端（高電平觸發有效）
CH4: 4路繼電器模組信號觸發端（高電平觸發有效）
CH5: 5路繼電器模組信號觸發端（高電平觸發有效）
CH6: 6路繼電器模組信號觸發端（高電平觸發有效）
CH7: 7路繼電器模組信號觸發端（高電平觸發有效）
CH8: 8路繼電器模組信號觸發端（高電平觸發有效）
高電平與低電平含義：
高電平觸發指的是信號觸發端（IN）與電源負極之間有一個正向電壓，通常是用電源的正極與觸發端連接的一種觸發方式，當觸發端有正極電壓或達到觸發的電壓時，繼電器則吸合。
低電平觸發指的是信號觸發端與電源負極之間的電壓為OV時，或者說觸發端的電壓比電源正極的電壓更低，低到可以觸發的電壓時，使繼電器吸合，通常是將電源的負極與觸發端連接的一種觸發方式，使繼電器則吸合。
電氣參數：
電壓版本 靜態電流 工作電流 觸發電壓 觸發電流
1路5V 0mA 13.8mA 2.5-5V 2mA
2路5V 0mA 26.8mA 2.5-5V 2mA
3路5V 0mA 37mA 2.5-5V 2mA
4路5V 0mA 48mA 2.5-5V 2mA
5路5V 0mA 59mA 2.5-5V 2mA
6路5V 0mA 70mA 2.5-5V 2mA
7路5V 0mA 81mA 2.5-5V 2mA
8路5V 0mA 90mA 2.5-5V 2mA
產品使用說明：
模組的供電：電源一定要直流，電壓要與繼電器的電壓相符
#8路 #5V #高電平固態 #繼電器模組
