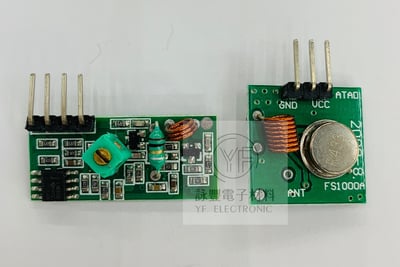

433MHZ 無線發射/接收組件

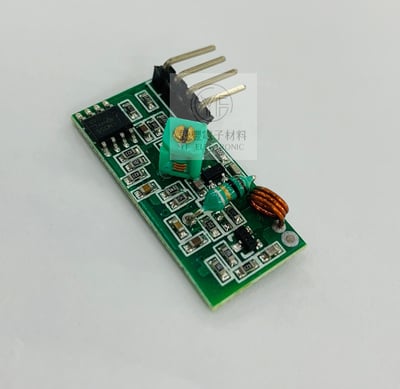

接收模組技術參數
產品型號 MX-05V
工作電壓：DC5V 靜態電流：4MA
接收頻率：433.92MHZ
接收靈敏度：－105DB
尺寸：30*14*7mm 外接天線：32CM單芯線，繞成螺旋狀

發射頭技術參數
產品型號：MX-FS-03V
發射距離：20-200米（電壓不同，效果不同） 工作電壓：3.5-12V 外型尺寸：19*19mm
工作方式：AM 傳輸速率：4KB/S 發射功率：10mW
發射頻率：433M
外接天線：25cm普通多芯或單芯線
引腳排列從左→右：（DATA；VCC；GND）

應用環境
遙控開關、接收模組、摩托車、汽車防盜產品、家庭防盜產品、電動門、捲簾門、窗、遙控插座、遙控LED、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控卷閘門、平移門、遙控開門機、關門機等門控系統、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3等。

自選配件
與公司遙控器系列產品配套使用。

備註
VCC電壓要與模組工作電壓一致，且要做好電源濾波；
天線對模組的接收效果影響很大，最好接1/4波長的天線，一般採用50歐姆單芯導線，天線的長度433M的約為17cm；
天線位置對模組接收效果亦有影響，安裝時，天線盡可能伸直，遠離遮罩體，高壓，及干擾源的地方；使用時接收頻率、解碼方式及振盪電阻應與發射匹配.
