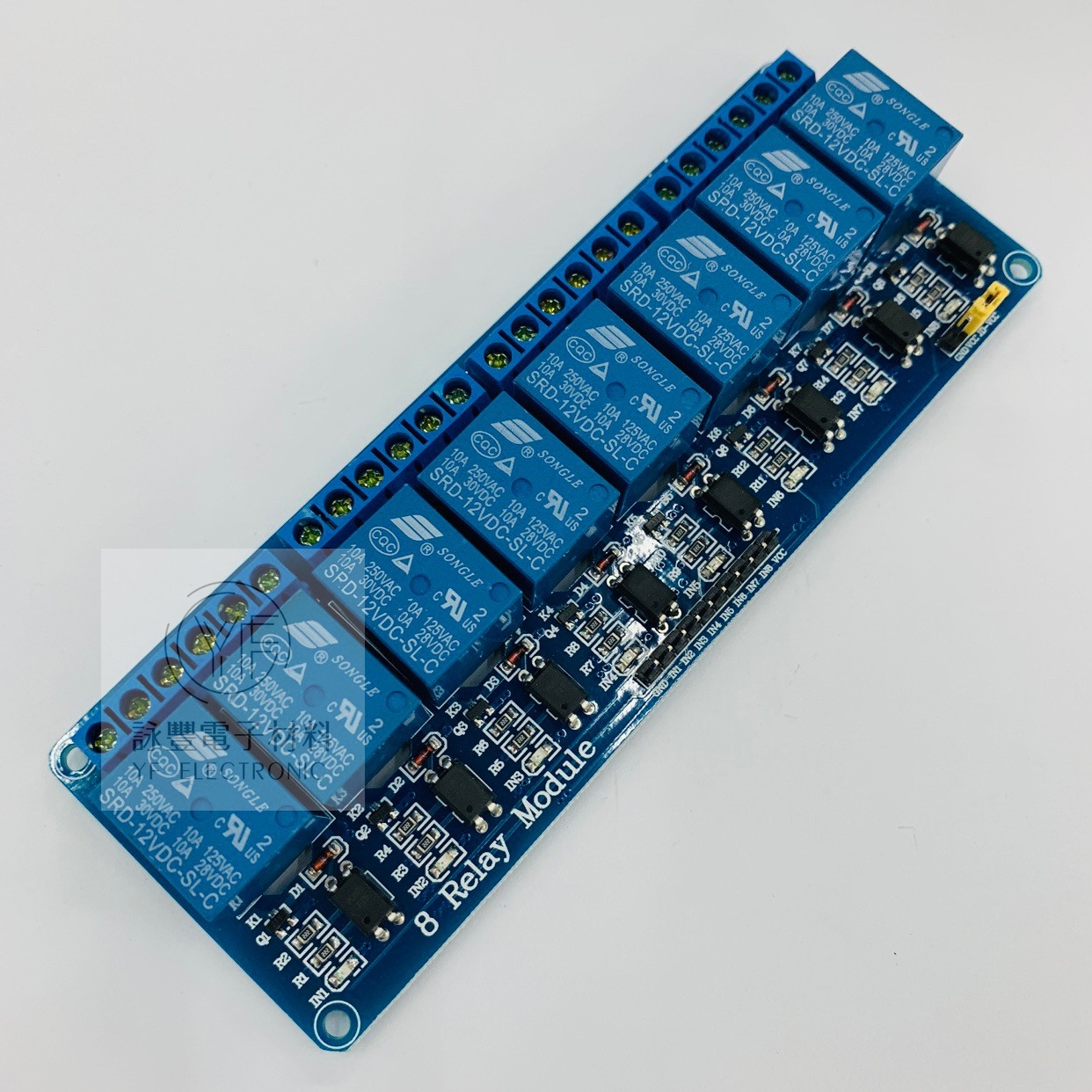

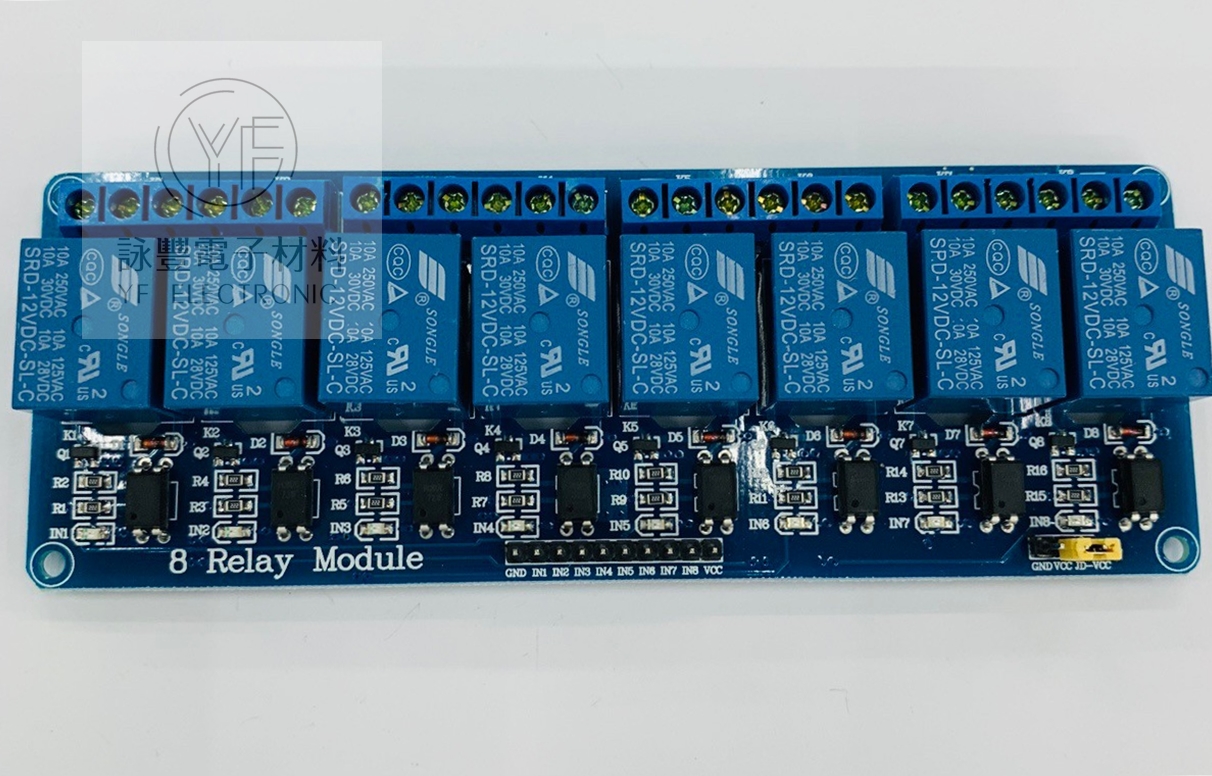

12V 8路繼電器模組
路帶光耦隔離，低電平觸發。非人工焊接，自動化生產，量大可議價。
8路繼電器輸出模塊，繼電器輸出觸點Z大250V 10A。輸入IN1、IN2、IN3、IN4、IN5、IN6、IN7、IN8信號線低電平有效。VCC，GND 電源輸入端， 可以繼電器單DU供電繼電器電源輸入端JD-VCC。
用途：
1、支持所有單片機控制。
2、工業領域；
3、PLC控制；
4、家居智能控制；
【功能特點】
采用大電流繼電器，AC250V 10A DC30V 10A
觸點部分DU立布線，安.可靠
標準接口，可以在各種開發板上進行擴展
設有固定螺絲孔位，方便安裝
適用于51/AVR/AVR/ARM等各種平臺
模塊說明:
1、本模塊符合標準，控制區域與負載區域有隔離槽；
2、采用雙面FR-4線路板設計，高端貼片工藝生產；
3、采用繼電器控制；
4、具有繼電器動作指示，吸合亮，斷開不亮；
5、信號輸入端有低電平信號時，公共端與常開端會導通；
6、繼電器可以直接控制各種設備和負載；
7、有8個常開和8個常閉觸點；
8、藍色KF301端子接控制線更方便。
9、模塊尺寸：138m * 56mm* 18.5mm（長*寬*高)，凈重：120g
10、設有4個固定螺栓孔，孔3.1mm，間距131mm*49.5mm
11、成品通過.功能測試和穩定性測試
二 模塊接口:
1、VCC：接5V電源正極
2、GND：接5V電源負極
3、IN1-IN8:信號觸發端，低電平有效
繼電器輸出端：有12線接口，所有接口均可直接連線引出，方便用戶使用
1、NO1--NO8：繼電器常開接口，繼電器吸合前懸空，吸合后與COM短接
2、COM1--COM8繼電器公用接口
3、NC1--NC8：繼電器常閉接口，繼電器吸合前與COM短接，吸合后懸空
#12V #8路 #繼電器模組 #模組
