水流量感測器
產品介紹:

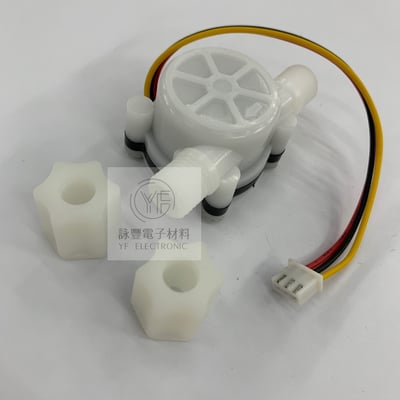

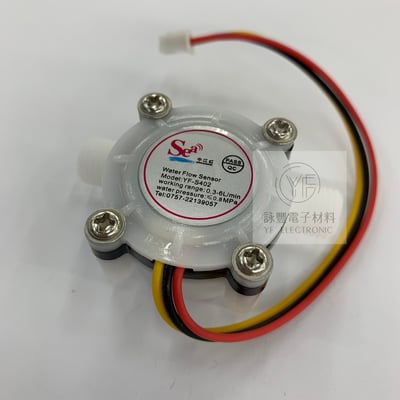

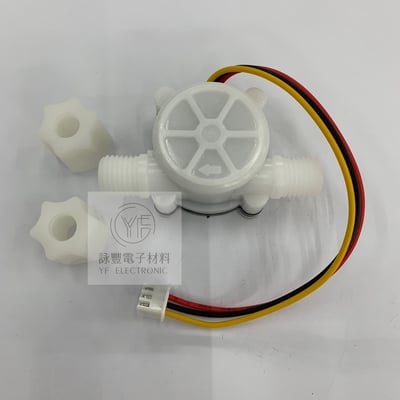

水流量感測器主要由塑膠閥體 、水流轉子組件和霍爾感測器組成。
它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，磁性轉子轉動並且轉速隨著流量變化而變化，霍爾感測器輸出相應脈衝信號，回饋給控制器，由控制器判斷水流量的大小，進行調控。
使用注意事項:
嚴禁劇烈衝擊以及化學物質的侵蝕。
嚴禁拋擲或碰撞。
介質溫度不宜超過120度
輸出波形圖： 方波
引出線方式：
1 紅 IN 接正極
2 黃 OUT 信號輸出線
3 黑 GND 接負極
4 綠 R 溫度感應（3950K 50K或3950K請客戶根據自己的要求選）
頻率：F=5.5*Q(L/Min)-3 誤差：±2% 電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出330個脈衝
即頻率計算=常數5.5*單位流量（L/min）*時間（秒）-3
產品特點
1.本產品外觀輕巧靈便,體積小,便於安裝.
2.葉輪內部鑲有不銹鋼軸，上下穿通分散受力點永遠耐磨.
3.密封圈採用日本進口丁晴膠製作，上下受力的結構永不漏水.
4.霍爾元件採用進口,並且用灌封膠封裝,防止進水,永不老化.
5.所有原材料均有符合ROHS檢測標準
適用範圍:
適用於熱水器，刷卡機，自動售水機，等流量計量設備！
產品參數:
1.最低額定工作電壓 DC3.5 5V-12V
2.最大工作電流 15 mA（DC 5V）
3.工作電壓範圍 DC 5～18 V
4.負載能力 ≤10 mA（DC 5V）
5.使用溫度範圍 ≤80℃
6.使用濕度範圍 35%～90%RH（無結霜狀態）
7.允許耐壓 水壓1.75Mpa以下
8.保存溫度 -25～+ 80℃
9保存濕度 25%～95%RH
